​CADEWA Smart 주요기능


2D 도면화 작업에 최적화

  • 단면과 확대평면도를 만들 필요 없음

  • 실시간 간섭확인으로 설계 오류를 최소화

  • 자동작도 기능을 통해 작업 생산성 향상 (최소 2배)

  • 레이어 자동 분류

  • 주기, 일람표, 물량산출 등 데이터 추출

  • SHOP도면 쉽고 빠르게 작성


MEP용 BIM모델 구축

  • 기본 라이브러리 탑재

  • 일반 CAD에 익숙한 사용자 쉽게 작업 à 2D기반 작업

  • 3D 모델 View기능 특화되어 빠르게 작업을 지원

  • 가벼운 구동력(Data) à 저사양 PC로 작업 가능

  • DWG와 IFC등 타 프로그램과 호환성 우수




​다양한 라이브러리 및 피팅류 제공

  • 각종 라이브러리(장비) 다수 보유
    - 설비 약  4,000 여개,  전기 약 1,500 여개

  • 피팅류별 (엘보, 티 등) 각 40 여개 이상의 형태 보유

  • 배관사이즈 및 공종에 따른 피팅류 자동 삽입


사전설정으로 효율적인 작업 지원

  • 평면, 단면, 좌우측면 원하는 화면에서 신속한 작업
    > 특정배관(급수관)을 선택했을 때 해당 재질의 관과
       피팅류들이 연동되어 자동으로 생성

  • 배관에 설정되어 있는 정보값은 도면화시 활용

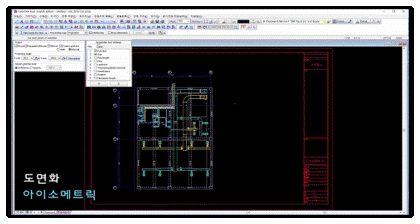

    > 주기표현, 일람표, 아이소메트릭 추출, 레이어
       자동 분류 등 쉽게 도면화 및 데이터 추출


​여러패턴을 통한 자동작도 기능

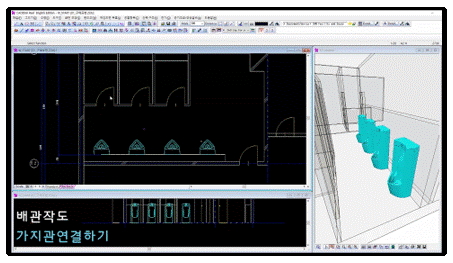

  • 각종 라이브러리를 인식하고 가지관 자동연결
    > 속성복사를 통해 동일한 관과 피팅류, 장비를 손쉽게 작도

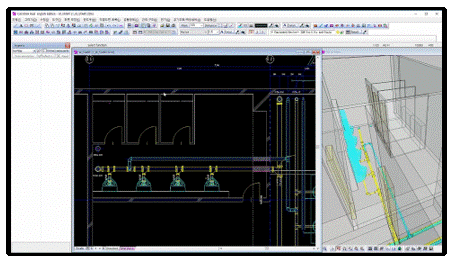

  • 횡주관 및 메인 덕트 배관까지 자동으로 연결 및 작도
    > 자동작도 시 배관경 또한 자동으로 계산


간섭체크 및 자동 목록화로 설계 오류의 최소화

  • 실시간으로 간섭이 확인

  • 알림 통보 및 확인

  • 평면과 단면에서 숫자 표기 및 간섭 개수 확인

  • 간섭리스트 확인

  • 간섭부위 신속 확인

  • 간섭부위 신속 화면이동

  • 간섭부분 수정용이

​공학적 계산기능

  • 공학적 계산 기능 지원

  • 계산서를 자동으로 추출
    > 엑셀다운가능


물량 산출 기능

  • 모델링한 부위에 대한 물량산출 지원

  • 산출된 정보는 엑셀로 다운 가능
